SELF TAPPING INSERT
Self Tapping Insert 특징
Self Tapping Insert 는 외부면과 내부면에 나사선이 있어 구멍에
삽입될때 자체적으로 탭을 만들면서 삽입된다. 그래서 체결성이
강하고 알루미늄, 동, 주석, 과 같은 강한 재질에 사용되고 또한,
연질은 플라스틱, 나무에도 폭넓게 사용된다.

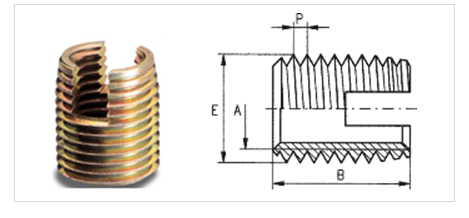

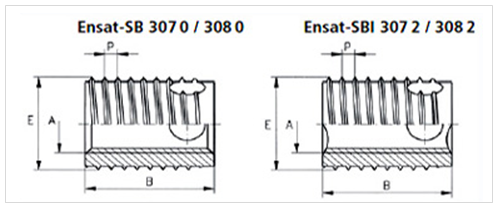

307 / 308 Insert Type
307 / 308 제품은 절삭홀을 가진 셀프탭핑 인서트이며
낮은 전단 능력을 가지는 인써트로써 모재에 스스로
나사산을 내면서 삽입된다. 또한 높은 하중에 잘 견딤으로
모재의 충격 및 진동 방지용 나사 조인트에 사용되는
셀츠 템핑 패스너이다.
이제품은 다음과 같은 재료에 사용이 적합하다
알류미늄, 마그네슘. 듀로 플라스틱, 열가소성 플라스틱.
| Article no. Second group of digits |
Internal thread | External thread Special thread |
Length | Hexagonal socket SW +0,1 |
Minimum borehole depth For blind holes |
|
| A | E | P | B | T | ||
| 307 … 030 … | M 3 | 5 | 0.6 | 4 | – | 6 |
| 308 … 030 … | 6 | 8 | ||||
| 307 … 035… | M 3.5 | 6 | 8 | 5 | – | 7 |
| 308 … 035 … | 8 | 10 | ||||
| 307 … 040 … | M 4 | 6.5 | 8 | 6 | 3.2 | 8 |
| 308 … 040 … | 8 | 10 | ||||
| 307 … 050 … | M 5 | 8 | 1 | 7 | 4.1 | 9 |
| 308 … 050 … | 10 | 13 | ||||
| 307 … 060 … | M 6 | 10 | 1.25 | 8 | 4.9 | 10 |
| 308 … 060 … | 12 | 15 | ||||
| 307 … 080 … | M 8 | 12 | 1.5 | 9 | 6.6 | 11 |
| 308 … 080 … | 14 | 17 | ||||
| 307 … 100 … | M 10 | 14 | 1.5 | 10 | 8.3 | 13 |
| 308 … 100 … | 18 | 22 | ||||
| 307 … 120 … | M 12 | 16 | 1.75 | 12 | 10.1 | 15 |
| 308 … 120 … | 22 | 26 | ||||
| 307 … 140 … | M 14 | 18 | 2 | 14 | – | 17 |
| 308 … 140 … | 24 | 28 | ||||
| 307 … 160 … | M 16 | 20 | 2 | 14 | – | 17 |
| 308 … 160 … | 24 | 28 | ||||
303 Insert Type
303 제품은 특별히 얇고 길이가 짧은 버전으로 절삭홈을 가지고
있는 나사 인서트로써, 특히 두께가 얇은 플라스틱과 가벼운
무게의 구조물에 주로 사용된다.
이러한 제품의 셀프테핑 인서트는 내경과 외경의 피치과 동일할 때
주로 나사 탭핑의 기계적 작업진행을 위해 설계되었다.
중요한 경우에는, 외경이 얇은 인서트의 균열을 방지하기 위해
Lubricant 로 마감처리 하는 것을 권장하고 있다.
| Article no. |
Internal thread | External thread Special thread |
Length | Location hole diameter, non ductile alloys, NF meta |
Minimum borehole depth for blind holes |
|
| A | E | P | B | L | T | |
| 303 000 030 ... | M 3 | 4,5 | 0,5 | 6 | 4.2 to 4.3 | 8 |
| 303 000 035 ... | M 3,5 | 5 | 0,6 | 6 | 4,7 to 4.8 | 8 |
| 303 000 040 ... | M 4 | 6 | 0,7 | 6 | 5.6 to 5.7 | 8 |
| 303 000 050 ... | M 5 | 7 | 0,8 | 8 | 6.6 to 6.7 | 10 |
| 303 000 060 ... | M 6 | 8 | 1,0 | 10 | 7.5 to 7.2 | 13 |
| 303 000 080 ... | M 8 | 10 | 1,25 | 12 | 8,6 to 8,8 | 15 |
| 303 000 100 ... | M10 | 12 | 1,5 | 15 | 10.6 to 10.8 | 18 |
